Prodotti > Motori industriali > MOTORI PER AVVITARE > MOTORI CON FRIZIONE SLIP-TRK > ALFB2D FR

Motori pneumatici industriali

Rotazione destra Velocità a vuoto Coppia max Serraggio viti Molla frizione Gruppo frizione Peso
Modello Codice giri/1’ Nm       Kg
Visualizza la scheda ALFB2D FR    8604202    1000 2,5 M3-M4 Bianca 7311142 0,8

SERIE ALFB FR - Non reversibili

WATT: 190 / CONSUMO: 480 Nl/1’

Scheda modello
ALFB2D FR

Scarica scheda PDF

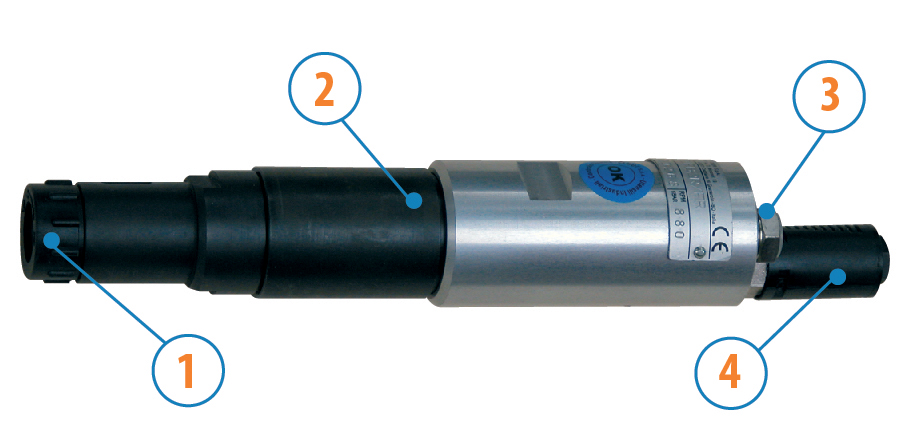

Legenda ALFB2D FR

1. Attacco portainseritore standard 1/4"
2. Zona di presa
3. Ingresso aria
4. Scarico aria



Scheda tecnica
Rotazione destra - Modello ALFB2D FR
Rotazione destra - Codice 8604202
Velocità a vuoto - giri/1’ 1000
Coppia max - Nm 2,5
Serraggio viti M3-M4
Molla frizione Bianca
Gruppo frizione 7311142
Peso - Kg 0,8

Caratteristiche di forma
Consentono di regolare la coppia di serraggio attraverso una frizione ad innesti.
Albero uscita con scorrimento assiale (3 mm), a richiesta senza scorrimento.
Attacco porta inseritore standard 1⁄4” (6,35 mm).


Dimensioni d'ingombro
Dimensioni d'ingombro ALFB2D FR



Modello Codice A B C D E F U V Y Z
ALFB2D FR 8604202 129,7 46,7 34 38 47 58 9,5 11 1/4" 3/8"


Modelli della stessa Serie


Rotazione destra Velocità a vuoto Coppia max Serraggio viti Molla frizione Gruppo frizione Peso
Modello Codice giri/1’ Nm       Kg
Visualizza la scheda ALFB3DFR    8604203    800 8,4 M4-M5 Neutra 7311143 0,8
